Introduzione al Contesto del Progetto
A Milano, presso un edificio residenziale a corte situato in zona semicentrale, si è resa necessaria la realizzazione di un servoscala a pedana per superare un dislivello esterno di accesso costituito da 2 rampe.
La particolarità del contesto era l’assenza totale di pareti laterali o strutture murarie utilizzabili per l’ancoraggio tradizionale della guida, condizione che ha richiesto una soluzione completamente autoportante e su misura.
2. Esigenze del Cliente
Le principali richieste della committenza erano:
- Garantire piena accessibilità ai disabili motori e agli utenti su sedia a rotelle.
- Realizzare un impianto sicuro e stabile in assenza di supporti murari.
- Integrare la soluzione con il contesto architettonico della corte.
- Garantire la resistenza all’esposizione atmosferica continua.
- Minimizzare l’impatto visivo e mantenere liberi gli spazi di transito.
3. Analisi Preliminare e Valutazioni Tecniche
Durante il sopralluogo tecnico sono stati effettuati:
- Rilievi dimensionali dettagliati della scala e degli spazi di manovra.
- Verifica delle condizioni del sottofondo per la realizzazione di eventuali nuove fondazioni.
- Analisi delle esposizioni climatiche, dell’esposizione ai venti e al soleggiamento diretto.
- Studio dei percorsi di accesso pedonale per evitare interferenze.
La soluzione più idonea è risultata l’adozione di pilastrini strutturali indipendenti per sostenere integralmente la guida del servoscala.
4. Proposta Progettuale
La proposta progettuale ha previsto:

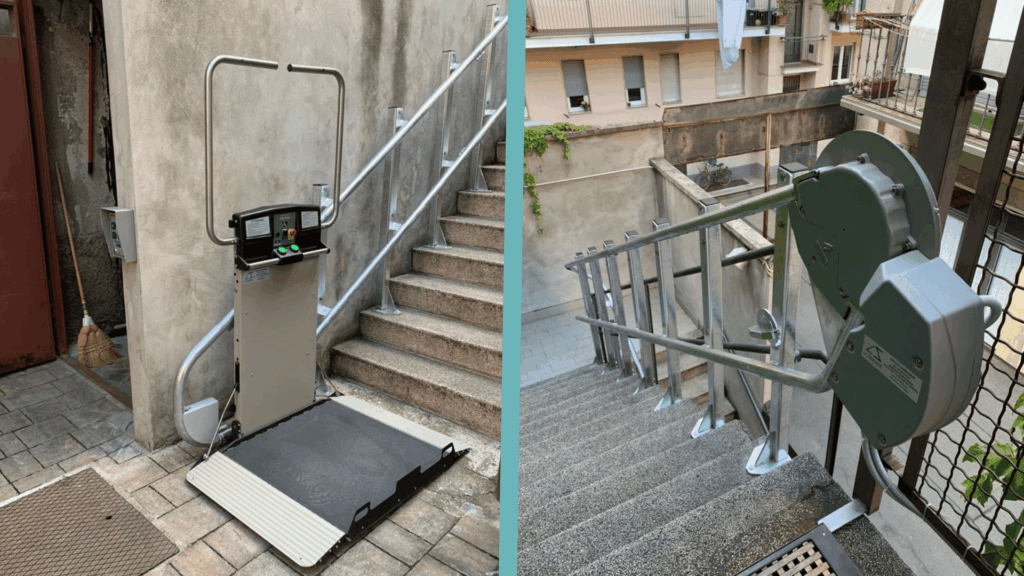

- Realizzazione di una struttura autoportante su pilastrini in acciaio zincato verniciato RAL, ancorati su fondazioni esistenti, per sostenere la guida del servoscala.

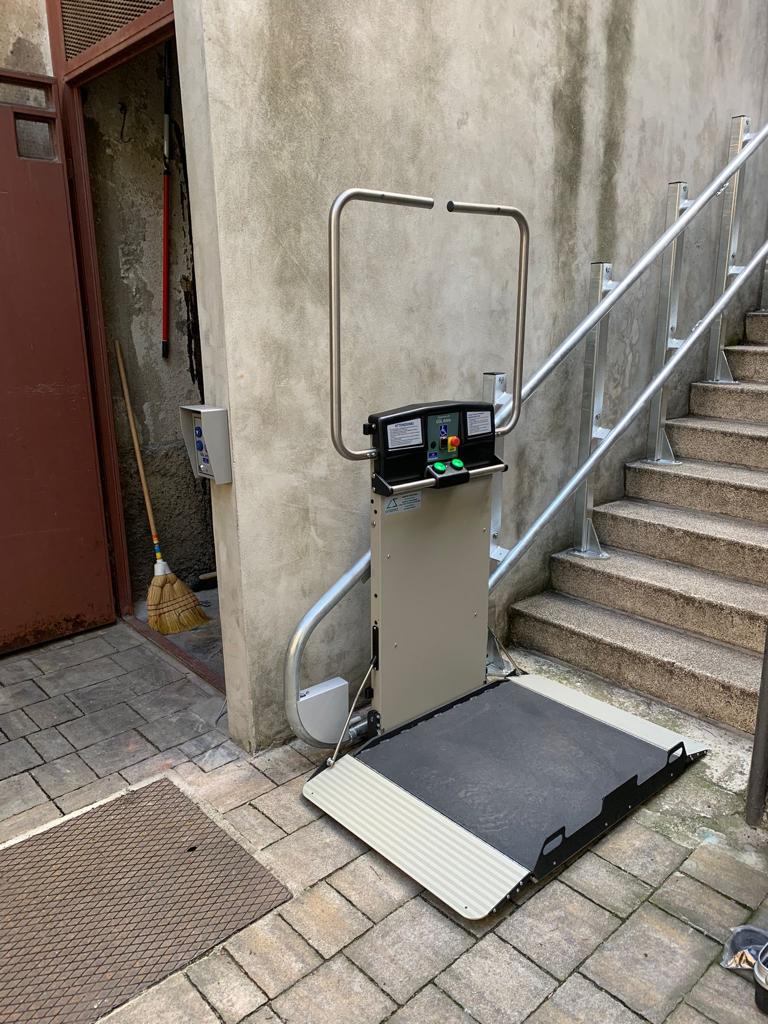

- Installazione di un servoscala a pedana per esterni, dotato di guida curvilinea ad inclinazione variabile su misura.
- Pedana ribaltabile automatica per ridurre l’ingombro quando non in uso.
- Protezione anti-intemperie e trattamento superficiale anticorrosione.
- Pulsantiere ergonomiche di comando ai piani e a bordo macchina.
- Sensori di rilevamento ostacoli con arresto automatico.
- Sistema di alimentazione a batterie con ricarica automatica.
- Copertura protettiva removibile durante i periodi prolungati di inutilizzo.
5. Fasi di Realizzazione
a. Preparazione del cantiere
- Delimitazione dell’area di intervento mantenendo fruibili gli accessi pedonali.
b. Realizzazione della struttura portante

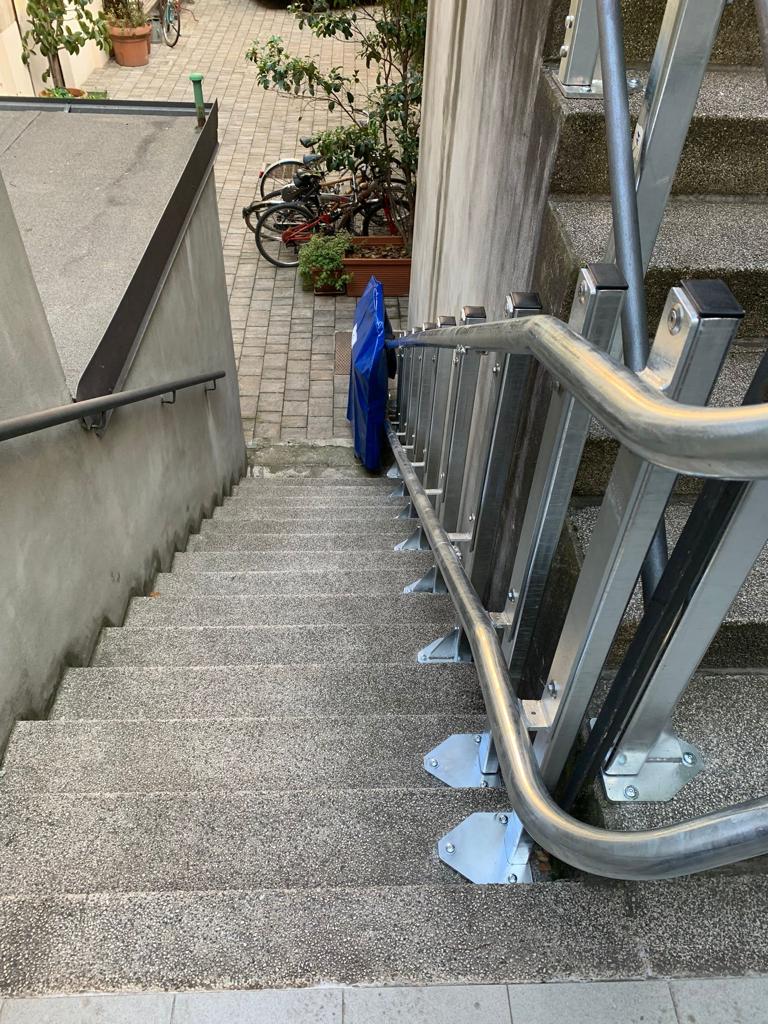

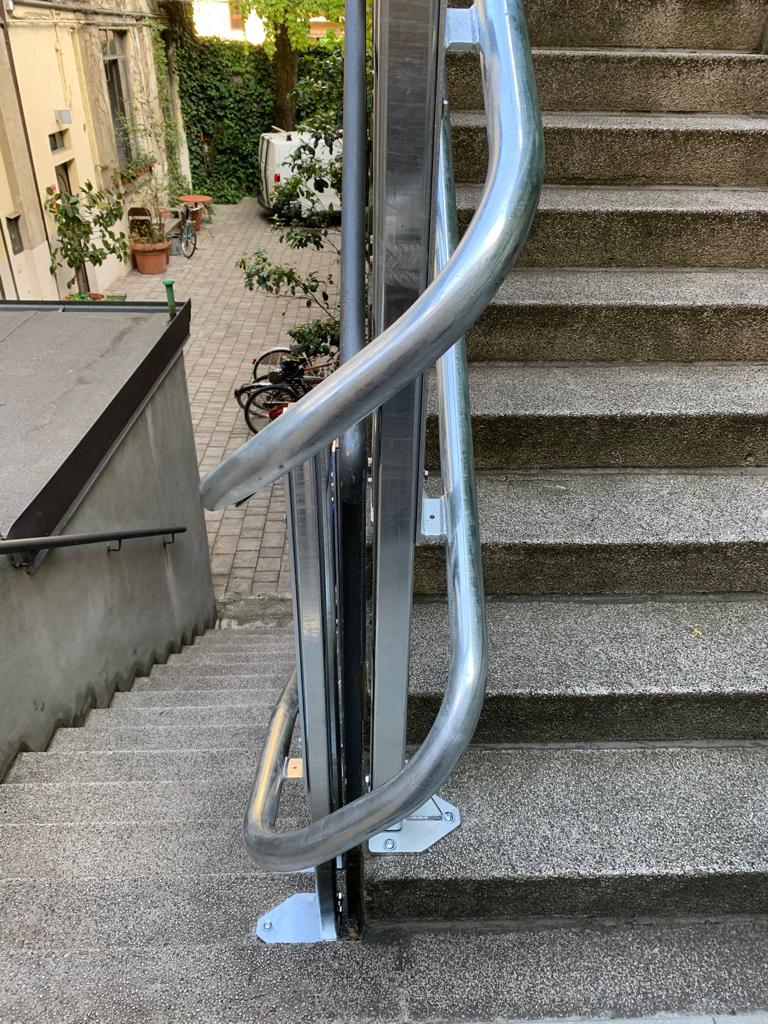

- Installazione dei pilastrini verticali in acciaio zincato secondo progetto statico.
- Collegamento dei pilastrini tramite staffe strutturali e guida di scorrimento.
c. Montaggio dell’impianto servoscala
- Installazione della pedana, dei meccanismi di trazione e dei dispositivi di sicurezza.
- Programmazione del percorso e test delle funzionalità operative.
d. Collaudo e consegna
- Verifica completa delle prestazioni in condizioni reali di utilizzo.
- Formazione all’uso per i residenti e consegna delle certificazioni di conformità.
6. Criticità Gestite
Durante l’intervento sono state affrontate alcune criticità rilevanti:
- Assenza di pareti portanti: superata attraverso la progettazione e realizzazione di pilastrini su misura.
- Stabilità strutturale su suolo esterno: garantita tramite pilastrini fatti su misura progettati per i carichi verticali e orizzontali.
- Protezione dagli agenti atmosferici: selezione di materiali e trattamenti specifici anti-corrosione e anti-UV.
7. Risultati Finali e Soddisfazione del Cliente
Il progetto ha consentito di ottenere:
- Accessibilità totale anche per utenti su sedia a rotelle.
- Perfetta stabilità e sicurezza dell’impianto in assenza di appoggi murari.
- Minimo ingombro visivo con struttura discreta e ben integrata.
- Funzionamento regolare e continuo anche in condizioni climatiche avverse.
- Piena soddisfazione della committenza e valorizzazione dell’immobile condominiale.
8. Conclusioni
Questo intervento a Milano rappresenta un esempio di progettazione tecnica avanzata per contesti complessi.
L’assenza di supporti murari è stata brillantemente superata attraverso una struttura autoportante su pilastrini dedicati, consentendo di ottenere una soluzione pienamente accessibile, sicura, durevole e perfettamente integrata nel contesto architettonico esistente.
